Роль и эксплуатационные характеристики головки в сосудах под давлением.

Являясь основным компонентом сосуда высокого давления, головка играет незаменимую роль в обеспечении безопасной эксплуатации оборудования, сохранении чистоты среды и продлении срока службы. Его эксплуатационные характеристики и функции можно резюмировать следующим образом:

1. Основная роль

Закрыть отверстие контейнера

Головка соединяется сваркой или фланцем для плотного уплотнения торцевого отверстия сосуда под давлением и предотвращения утечки газа, жидкости и других сред. Например, в резервуарах для хранения сжиженного природного газа головка и цилиндр имеют полностью сварную конструкцию в сочетании с технологией обнаружения утечек гелиевой масс-спектрометрией, чтобы гарантировать, что скорость утечки составляет менее 1×10⁻⁹ Па·м³/с, что соответствует требованиям к хранению сред высокой чистоты.

Выдерживать давление и сохранять структурную целостность

Головка должна выдерживать внутреннее давление контейнера (например, давление парового котла до 25 МПа) и внешние нагрузки (например, ветровую нагрузку, сейсмическую нагрузку). Его изогнутая конструкция поверхности (например, полусферическая, эллиптическая) равномерно распределяет нагрузку и позволяет избежать локальных повреждений. На примере реактора высокого давления при давлении 30 МПа окружное напряжение полусферической головки составляет лишь половину от напряжения цилиндра, что значительно повышает безопасность конструкции.

Защитите контейнеры от воздействия окружающей среды

Головка может быть изготовлена ​​из коррозионностойких материалов (например, Hastelloy C-276, нержавеющая сталь 316L) или с поверхностным покрытием (например, политетрафторэтилен) для изоляции контейнера от агрессивных сред (например, хлор-щелочи, кислоты). В химических трубопроводах после напыления ПТФЭ на поверхность головки коррозионная стойкость увеличивается более чем в 10 раз, а срок службы продлевается до более чем 15 лет.

2. ТТХ

Широкая адаптируемость к материалам

Материалы головки включают углеродистую сталь, нержавеющую сталь, легированную сталь и композитные материалы, которые можно настроить в соответствии с характеристиками среды (такими как температура, давление, коррозионная активность). Например, крышка низкотемпературного резервуара для хранения СПГ изготовлена ​​из стали с содержанием никеля 9%, которая может сохранять прочность при -196°C; Головка высокотемпературного котла изготовлена ​​из хромомолибденовой стали Р91, выдерживающей высокие температуры выше 600°С.

структурный проект

Выпуклая головка (например, овальная, тарелка): небольшая площадь поверхности, высокий уровень использования материала, позволяет сэкономить 15–20% стали при том же объеме; Распределение напряжений равномерное, подходит для сосудов высокого давления.

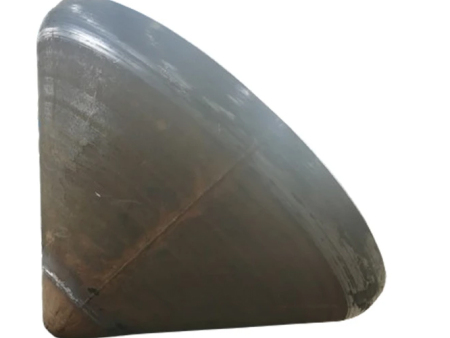

Коническая головка: удобна для регулировки расхода жидкости и выгрузки материала и часто используется в нижней части реактора; однако прочность верхушки конуса необходимо повысить за счет конструкции со сложенными краями.

Плоская головка: простая конструкция, низкая стоимость, подходит для сосудов малого диаметра (например, крышек люков), но имеет слабую способность выдерживать давление.

3. Сценарии применения

Нефтехимическая промышленность: Головки реакторов и сепараторов должны выдерживать высокие температуры, высокое давление и агрессивные среды и обычно изготавливаются из легированной стали SA-302GrC.

Пищевая и фармацевтическая промышленность: головка резервуара изготовлена ​​из нержавеющей стали 316L, поверхность отполирована до Ra≤0,4 мкм, что соответствует санитарным требованиям.

Ядерная энергетика: Головка сосуда под давлением изготовлена ​​из низколегированной стали SA-508Gr3, ее рабочие характеристики проверены с помощью испытаний в моделируемых рабочих условиях.
